电子元器件识别图、名称、符号对照表、基础知识大全(认识电子元器件)

日期:2022-11-09 点击数:23

电子元器件识别图、名称、符号对照表、基础知识大全


    电子元器件包括:电阻、电容、电感、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶(带)制品、电子化学材料及部品等。

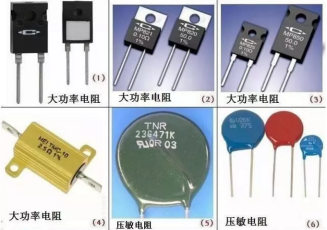

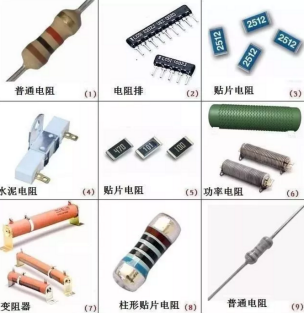

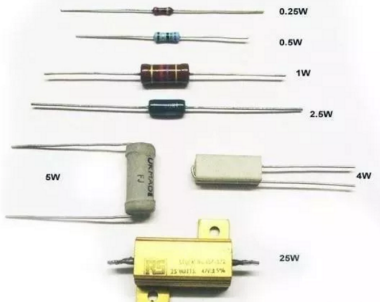

  一、电阻系列

电阻器(Resistor)是一个限流元件,用字母R来表示,单位为欧姆Ω。将电阻接在电路中后,电阻器一般是两个引脚,它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。

电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。实际器件如灯泡,电热丝等均可表示为电阻器元件。

电阻在电路中通常起分压、分流的作用。对信号来说,交流与直流信号都可以通过电阻。




可调电阻/微调电阻

可调电阻也叫可变电阻(Rheostat),可调电阻的电阻值的大小可以人为调节,以满足电路的需要。

可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型,分为:电子元器件可调电阻,瓷盘可调电阻,贴片可调电阻,线绕可调电阻等等。



  二、电位器

电位器(Potentiometer)是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。


电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位器。

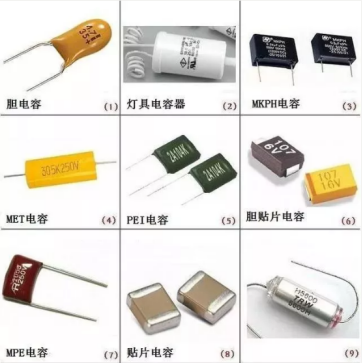

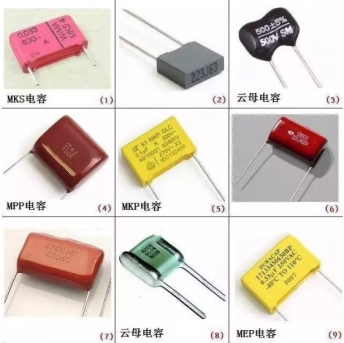

  三、电容

电容器(capacitor),通常简称其容纳电荷的本领为电容,用字母C表示,单位为F(法拉)。任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。

作用:隔直通交,耦合,旁路,滤波,调谐回路, 能量转换,控制等方面。

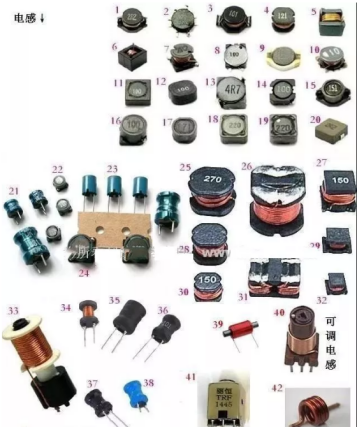

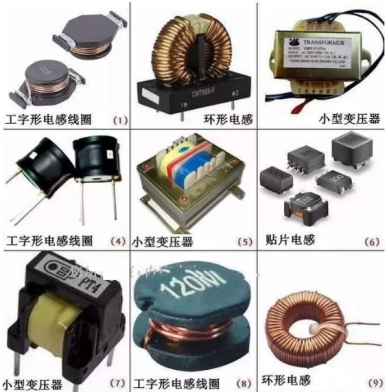

  四、电感

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器,但只有一个绕组。电感器具有一定的电感,它只阻碍电流的变化。如果电感器在没有电流通过的状态下,电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下,电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

电感器的特性与电容器的特性正好相反,它具有阻止交流电通过而让直流电顺利通过的特性。直流信号通过线圈时的电阻就是导线本身的电阻压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感器的特性是通直流、阻交流,频率越高,线圈阻抗越大。电感器在电路中经常和电容器一起工作,构成LC滤波器、LC振荡器等。另外,人们还利用电感的特性,制造了阻流圈、变压器、继电器等。



  五、二极管

二极管(Diode)是一种具有两个电极的装置。二极管最普遍的功能就是只允许电流由单一方向通过(称为顺向偏压),反向时阻断 (称为逆向偏压)。因此,二极管可以想成电子版的逆止阀。而变容二极管(Varicap Diode)则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流(Rectifying)”功能。

早期的真空电子二极管;它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子,这种电子器件按照外加电压的方向,具备单向电流的传导性。一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。当外加电压等于零时,由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态,这也是常态下的二极管特性。

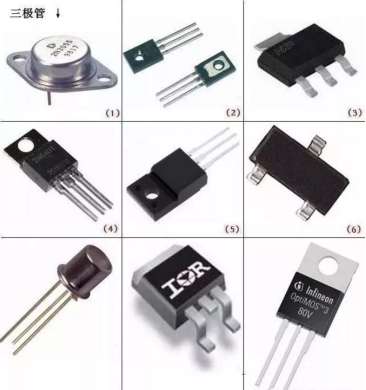

  六、三极管

三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关。

三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNPNPN两种。
