板对板连接器间距选择的技巧与注意事项

日期:2023-11-29 点击数:117

在当今高度集成化的电子设备中,板对板连接器已成为不可或缺的组件。它能够在保持轻薄尺寸的同时,实现高效、稳定的信号传输,且无需焊接,降噪等特点。然而,板对板连接器的间距选择却至关重要,它直接影响到设备的性能和稳定性。本文将为您解析板对板连接器间距选择的技巧与注意事项。

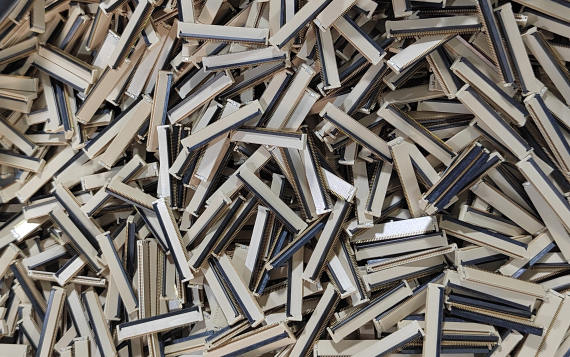

板对板连接器间距

一、了解板对板连接器的种类与特性

板对板连接器根据电路板之间不同的连接方式,分为不同的种类,如排针式、紧凑排插、加厚型等。了解各种连接器的特性,有助于我们根据实际应用需求选择合适的连接方式。

1. 排针式连接器:最节省成本,适用于较低密度的电路板连接。

2. 紧凑排插连接器:间距更小,体积更紧凑,适用于空间有限的电路板连接。

3. 加厚型连接器:承载能力较强,适用于较重的电路板连接。

二、关注pin数和pitch值

板对板连接器的pin数和pitch值是影响间距选择的关键因素。pin数表示连接器每排的触点数量,而pitch值则表示相邻触点之间的距离。

1. pin数选择:根据电路板上的信号数量和传输需求来选择合适的pin数。例如,对于高速数据传输应用,可以选择pin数较多的连接器。

2. pitch值选择:pitch值越小,连接器间距越小,但同时对制造和安装要求也越高。在选择时,需兼顾电气性能、机械稳定性与制造可行性。

三、评估基本性能

1. 耐压性能:板对板连接器应具备足够的耐压性能,以确保在正常使用过程中不受外界电压影响。

2. 插拔寿命:连接器的插拔寿命直接关系到连接的可靠性。选择时,需考虑连接器在实际应用中的插拔次数。

3. 抗干扰性能:板对板连接器应具备良好的抗干扰性能,降低电磁干扰对电路性能的影响。

4. 材质与工艺:优质板对板连接器应采用进口特A级铜材等高品质材料,以确保高导电性、延展性、耐磨性等优异性能。

四、注意事项

1. 安装与拆卸方便性:板对板连接器的安装与拆卸过程应尽量简便,以降低维护成本。

2. 度要求:板对板连接器的设计精度很高,需注意生产过程中尺寸偏差的影响。

3. 兼容性:在选择连接器时,应考虑与其他电子元器件的兼容性,确保整个系统的协同工作。

总结

板对板连接器的间距选择涉及多种因素,需要综合考虑应用需求、连接器种类、pin数、pitch值、基本性能以及安装便捷性等因素。通过深入了解各种连接器的特性,我们可以确保选择到最适合的板对板连接器,为电子设备的稳定运行提供保障。
